product introduction
Model 6309POT (pH, ORP and Temperature) is a multi-functional test controller designed with a microcomputer. It is packed in a ¼ DIN waterproof case to prevent water leakage or high humidity from affecting the function of the machine, making this model Become a satisfactory controller , suitable for use in industrial online and various control places.
When the Model 6309POT is turned on, it has a self-check function to help users know whether the machine is working properly. The microcomputer also allows the user to easily calibrate the electrode. The oxidation-reduction potential can be viewed as absolute oxidation-reduction potential (AmV) or relative oxidation-reduction potential (RmV). The type of acid-base calibration solution can also be selected according to user needs. , and when doing two-point calibration, the automatic locking function can help users to do calibration to reduce human error. The microcomputer can store, calculate, and compensate all kinds of parameters related to acid and alkali, such as: offset potential (OFFSET), Slope (SLOPE), temperature, etc., and all calibration values will be stored in EEPROM memory, and will not recalibrated due to power failure.
Model 6309POT can simultaneously display pH (pH), ORP (oxidation-reduction potential), temperature , alarm signal and isolated current output (Isolated current output), this machine can use any form of pH or ORP electrode, and can be connected to a A thermistor-type temperature probe to measure temperature.
Model 6309POT contains five programmable relay control outputs (2 for pH , 2 for ORP, 1 for temperature), five relays for hysteresis (Hysteresis) size, hysteresis mode (EDGE/CENTER), high / Low control (High/Low control) mode can be set by the user .
This machine has an isolated current (4~20mA) output, the output type (pH LINEAR, pH ANTILOG or ORP LINEAR) and the output range can be set by the user.
Model 6309POT has an RS-485 interface output, users can use this interface output to connect with any IBM© PC/AT personal computer and record all data.
Product inspection and installation
product view
Carefully open the package and check whether the instrument and accessories are damaged due to transportation. If any damage is found, please notify Ren's agent immediately and send it back in the original package for inspection until the user is satisfied .
installation steps

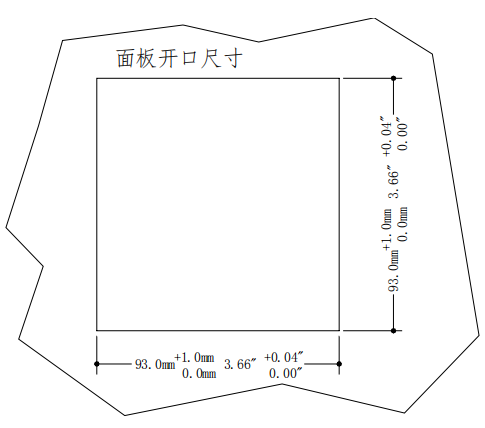

1. Dig a square hole with a size as shown in the above picture on the mounting plate with a thickness of 1.5mm to 9.5mm.
2. Remove the bracket first, and put the machine into the above square hole.
3. Install the bracket and push the bracket forward to ensure that the machine is fixed on the mounting plate.
Use of MODEL 6309 POT

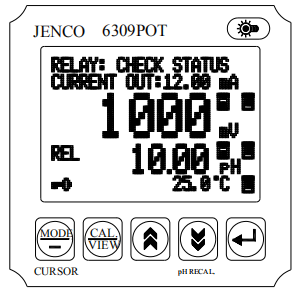

A. Front panel and key description
1. [MODE/ -] key – 1a. In normal display mode: Press this key to select the ORP unit as AmV ( absolute redox unit) or RmV (relative redox unit).
1b. In Calibration/Setting Mode: Press this key to select the next digit to be set for the parameter.
1c. 在校正/设定模式时 : 按住[MODE/ -]键2秒钟,可回到前一个参数去设定.
2. [CAL/VIEW] 键 – 2a. 在正常显示模式时 :按住此键两秒可以进入校正模式.
2b. 在校正/设定模式时 : 按此键可跳过目前设定画面而直接进入下 一画面, 若继续按则会离开校正/设定模式回到正常显示模式.
3. [ ] UP 键-在校正/设定模式时 : 按此键可以增加被设定参数闪烁位数上的数字或参数.
4. [/pH Recal. ] DOWN 键 – 4a. 在校正/设定模式时 : 按此键可以减少被设定参数闪烁位数上的 数字或参数.
4b. 在 pH “STAND”(抵补电压) 和 “SLOPE”(斜率) 校正时, 按[/pH Recal. ] 键可以再重新校 正一次 “STAND” 或“SLOPE”.(请参照 pH 的校正章节)
5. [ ↵ ] ENTER 键 -在校正/设定模式时 : 按此键会将设定好的参数储存在EEPROM 内存中, 并进入下一个或下一页参数设定.
6. [] LIGHT 键 -按此键可以开/关液晶显示器的背光, 若超过两分钟没有按键被按时, 本机会自动关机以节省能源.
7. 液晶显示画面: 同时显示pH（酸碱度）、ORP（氧化-还原值）、温度、电流输出及各种控制报警讯号.

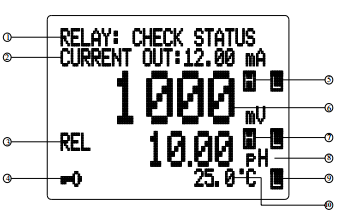

B. 正常显示画面与说明
1.警示状态( RELAY: CHECK STATUS)– 用来显示继电器的状态,
若显示 ”DISABLED”时 : 当开机时用来保护继电器避免因刚开机时输入信不稳定而造成的干扰, 会强迫继电器关闭三秒钟.若显示“CHECK STATUS” 时:表示有继电器在工作(ON)的状态.若显示“NORMAL” 时: 表示有继电器在关闭(OFF)状态.若显示“FROZEN” 时: 表示刚离开校正模式, 继电器会
锁住三秒钟.
2.电流输出(CURRENT OUT) – 显示实际隔离电流的输出大小, 但当开机时的前3秒因输入讯号尚未稳定, 其显示为 “OFF”. 若显示为“FROZEN” 时, 表示刚离开校正模式电流输出会锁定三秒钟.
3.REL 或 ABS : 若显示 REL 表示 ORP 读值是相对氧化还原电位若显示 ABS 表示 ORP 读值是绝对氧化还原电位.
4. 钥匙指示讯号 - 此钥匙指示讯号亮起表示设定模式是被保护住的,除非使用者输入正确的四位数密码解码, 否则所有的设定参数是只能查看而不能再被更改.
5. H , L 指示讯号 – 当 H 或 L 的指示讯号亮起时, 表示最大字显示值(目前画面是 ORP 值) 已经超过或低于控制的设定值, 若左边的指示讯号亮起时, pH (ORP) 的控制输出为 RELAY1 (RELAY3), 若右边的指示讯号亮起时, pH (ORP) 的控制输出为 RELAY2 (RELAY4).
6. 最大字型显示 – 使用者选择 pH 或 ORP中的一种模式具有隔离电流输出, 那一种模式即会以最大字型来显示.
7. H , L 指示讯号 - 当 H 或 L 之一的指示讯号亮起时, 表示次大字显示值（目前画面是 pH 值）已经超过或低于控制的设定值, 若左边的指示讯号亮起时, pH (ORP) 的控制输出为RELAY1 (RELAY3), 若右边的指示讯号亮起时, pH (ORP) 的控制输出为 RELAY2 (RELAY4).
8. 次大字型显示 - 次大字型显示值是不具有隔离电流输出的功能.
9. H , L 指示讯号 - 当 H 或 L 之一的指示讯号亮起时, 表示温度显示 讯号值(最小字显示值)已经超过或低于控制的设定值.
10. 温度显示- 这里会显示溶液的实测值.

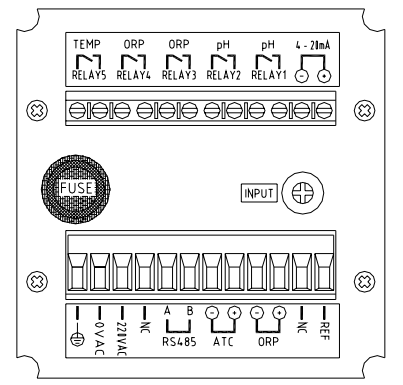

C. 端子接线图
1.首先确保所有接线正确。
2.安装时先不要接通电源,否则可能造成触电等危险.
3. 4~20 mA的输出最大负载不能超过 500 欧姆.
4.继电器控制输出接线一定要正确,并确定负载没有超出继电器承受范围（5A/115VAC或2.5A/230VAC）.
5. pH 与 ORP 电极的极性要接正确而 ATC 探棒则无极性.
警告 : 请确定使用正确的交流电源并接到正确的脚位, 否则会 对机器造成长久性的损坏。
D. 开/关机
只要将本机插上正确的交流电源(115VAC或230VAC ,50/60Hz)即可开始工作, 而不使用时只要切断电源即可.
当本机开始工作时, 机器内的微电脑即会执行自我检查并出现左边
的画面, 检查的项目包括 RAM, ROM 和软件版本等, 正确的项目会显示 “OK”, 若有问题的项目会显示“BAD”, 有问题的项目请参照错误显示与排除方法章节处理.
每当本机完成自我检查后, 使用者只要将各种探棒安置好即会显示出实际的测量值,温度显示在最小显示, pH 和 ORP 则依使用者的设定( 参照电流设定画页)分别显示在最大和次大的显示位置, 安装各种探棒要必免触底或有气泡沾在探棒上, 如此才能获得准确的测量.
IV. 6309 POT 的模式
A. 正常显示模式
插上电源开机后, 本机会进入正常显示模式(如左画面),一共有下列三种参数pH 值、ORP值、温度, 而pH 值和 ORP 值的显示位置是可以对调(请参照电流设定画页)
1. ORP – 氧化-还原值的单位是可按[MODE/-]键选择是绝对氧化还原电 位 (ABS) 或相对氧化还原电位(REL).
2. pH – 有温度补偿的 pH值.
3. 温度 ℃ – 显示目前被测液温度
B. 校正/设定模式
在正常显示模式时, 只要按住 [CAL/VIEW] 键两秒即可进入校正/设定模式的第一画面(即主设定画面), 再按一次CAL 键即可进入第二画面, 再按一次 [CAL/VIEW] 键即可进入第三画面,继续按最后可回到正常显示模式画面.

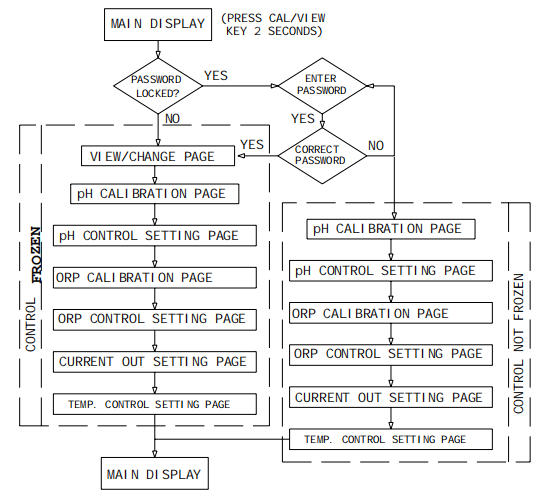

下图为所有菜单画面的流程图, 共分七个校正/设定画面:
设定的方法:
1.使用者可以按 [ ¿ ] 或 [ À ] 键去改变正在闪烁的数字或内容.
2.使用者可以按 [MODE/-] 键使闪烁的位置往下一个数字或参数 移动.
3.使用者可以按 [CAL/VIEW] 键使闪烁的位置往下一页的第一个数字或参数移动.
4.当任何数字或内容设定好以后或不变更者, 只要按 [ ↵ ] 键确认即可, 闪烁的位置会自动往下一个数字或参数移动 .
5.使用者亦可以按住 [MODE/-] 键约两秒钟, 可以将闪烁的位置退回到前一个数字或内容.
a. 密码检查画面(CHECK PASSWORD page)
密码检查画面如左图所示,具体说明如下:
1.如果使用者不需要改变设定,可以按“CAL/VIEW” 键翻看所有的设定页.如果要校正或改变设定就需要输入密码来解码,这样“PASSWORD LOCKED”字体 消失, 机器会自动进入下一画面(如下图), “WARNING” 的字体会闪动, 警告使用者此时的控制器会全部被锁住 (FROZEN) 在进入此菜单前的状态工作,不随着输入而有改变, 使用者可按 “CAL/VIEW” 键 开始重新去设定所要改变的数据.
请注意:此时的控制器已经全部停止在进入此菜单前的状态工作,不会再随着输入而有改变 .

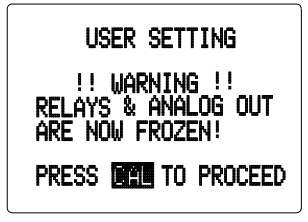

b.使用者设定画面(USER SETTING)
1. 若密码已解时， 你将可看到左边的画面, 而此画面主要是警告使用者你已经进入设定步骤 , 所有控制器和隔离电流输出都已经被锁住(FROZEN), 即控制器和隔离电流输出不随着输入而有改变.使用者可按[CAL/VIEW ] 键进入下一校正画面 (pH 校正画面 ) .
c. pH 校正画面(pH CALIBRATION page)
pH 校正画面如下图所示,具体说明如下:
ATC TEMP. – 显示实测的温度值.
1. BUFFER 1 – 使用者可以依自己的需求按
[ ] 或 [ ] 键选择适当的第一种校正液, 有 7.00 pH和 6.86 pH 二种选择. 选好以后即可按 [ ↵ ] 键确认, 机器会自动进入下一 个设定.
2. BUFFER 2 –
在设定完上一步骤后, 使用者即可按 [ ] 或 [ ] 键选择第二种校正液, 一共有 4.00pH , 4.01pH, 9.18pH 和 10.01pH 四种选择, 选好以后即可按 [ ↵ ] 键确认, 当 BUFFER1 和 BUFFER2 选好以后, 即可以开始下一步骤电极的校正. 若不要校正时则按 [CAL/VIEW ] 键跳过电极的校正直接进入下一校正画面 (pH 控制设定画面)
3. STAND 的校正–
将洗净的电极和温度探棒放于第一种校正液中, 按 [ ↵ ] 键即开始执行 pH 的 STAND 校正, “STAND”显示 后面会依校正液温度显示出第一种校正液的 pH 值 (参照 IX. pH 校正液). 此时 WAIT 讯号开始闪烁, 表示微电脑已开始自动校正, 当pH 值稳定 时, 微电脑即会自动锁住校正值, 此时 WAIT 讯号消失, SAVE 讯号开始闪烁,使用者按[ ↵ ]键确认即可完成 STAND 校正,或者按 [ ] 键再次重新校正STAND值.
假如有 “OVER” 或 “UNDR” 出现 (参照 VIII. 错误显示与排除方法), 表示抵补电压超过标准 ±100 mV,使用者需要检查电极或校正液是否正确. 或按 [CAL/VIEW] 键退出校正.
4. SLOPE 的校正–
当你完成 STAND 校正后, 将电极和温度探棒洗净放于第二种校正液中, 按 [ ↵ ] 键即开始执 pH 的 SLOPE 校正, “SLOPE”显示 后面会依校正液温度显示出第二种校正液的 pH 值 (参照 IX. pH 校正液). 此时 WAIT 讯号开始闪烁, 表示微电脑已开始自动校正,当pH 值稳定 时, 微电脑即会自动锁住校正值, 此时 WAIT 讯号消失, SAVE 讯号开始闪烁,使用者按 [ ↵ ] 键确认即可完成 SLOPE 校正,或者按 [ ] 键再次重新校正 SLOPE.
假如有 “OVER” 或 “UNDR” 出现 (参照 VIII. 错误显示与排除方法), 表示斜率超过称心斜率 ±30%, 使用者需检查电极或校正液是否正确.或按[CAL/VIEW] 键退出校正.
EFFICIENCY(效率) - 当使用者完成 pH 两点校正后, 这里会自动显示电极的效率百分比约四秒钟后再消失, 并进入下一 pH 控制设定画面 (pH CONTROL SETTING page). 效率的计算公式如下:
效率(%) = (新校正斜率/称心斜率)× 100%
当电极的效率百分比低于 80% 时, 我们建议使用者更换新电极使用.
d. pH 控制设定画面(pH CONTROL SETTING page)
1. RELAY1 –
继电器的控制形态是可以选择的, 使用者可以按 [] 或 [] 键选择闪烁的讯号为 “HI” (表示当输入值高于设定值时, 继电器即会开始工作) 或 “LO” (表示当输入值低于设定值时, 继电器即会开始工作) 的控制形态, 再按 [ ↵ ] 键确认且闪烁的讯号会自动进入控制值的设定。使用者可以按 [] 或 [] 键和 [MODE/-] 键选择需要的数值, 当设定值确定时按 [ ↵ ] 键确认即可. 随后进入下一个设定.
2. RELAY2 -
本继电器的控制形态和数字设定方法是与 RELAY1 的设定方法相同的, 请参照 RELAY1 的设定.
3. HYSTERESIS (mode) 的设定–
迟滞模式有二种选择, 一种是 “CENTER” 控制, 另一种是 “EDGE” 控制,使用者可以按 [] 或 [] 键选择闪烁的讯号为 “CENTER” 或 “EDGE” , 选好以后再按 [ ↵ ] 键确认且闪烁的讯号会自动进入迟滞的设定 (迟滞模式的说明请参照18页C 项)
4. HYSTERESIS (value) 的设定–
迟滞宽度可设定的范围从 0.01 pH 到 3.99 pH, 使用者可以按 []或 [] 键和 [MODE/-] 键选择需要的数值, 当设定值确定时按 [ ↵ ]键确认即可.随后自动进入下一页的设定. (迟滞的说明请参照18页C 项)
e. ORP 的校正画面(ORP CALIBRATION page)
1. 抵补电压(OFFSET) –
使用者按 [] 或 [] 键或[MODE/ -] 键(位移键) 输入正确的抵补电压值,再按 [ ↵ ] 键确认.随后自动进入下一画页 (ORP CONTROL SETTING).
其计算公式如下:
相对氧化还原电压(RmV) = 绝对氧化还原电压 (AmV) - 抵补电压
2. 继电器/电流单位(RELAY/mA UNIT:) –
使用者需按 [] 或 []键选择ORP控制继电器和电流输出的单位为绝对氧化还原电压(Amv)或为相对氧化还原电压(RmV), 再按[ ↵ ] 键确认. 并自动进入下一画面（ORP CONTROL SETTING）请注意这个单位的设定是给下二设定画页(氧化还原设定和电流设定画页)使用.

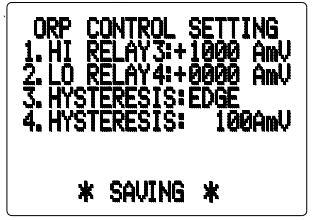

f. 氧化还原控制的设定(ORP CONTROL SETTING) 画面
1. RELAY3 –
继电器的控制形态是可以选择的, 使用者可以按 [] 或 [] 键选择闪烁的讯号为 “HI” 或“LO” 的控制形态, 再按 [ ↵ ] 键确认且闪烁的讯号会自动进入控制值的设定. (“HI”表示当输入值高于设定值时, 继电器即会开始工作, 而“LO”表示当输入值低于设定值时, 继电器即会开始工作), 使用者可以按 [] 或 [] 键和[MODE/-] 键选择需要的数值, 当设定值确定时按 [ ↵ ] 键确认即可.随后自动进入 RELAY 4 的设定.
2. RELAY4 –
本继电器的控制形态和数字设定方法是与 RELAY3 的设定方法相同的, 请参照 RELAY3 的设定. 当设定值确定时按 [ ↵ ] 键确认即可.随后自动进入迟滞模式 (HYSTERESIS mode) 的设定.
3. 迟滞模式 (HYSTERESIS MODE)的设定–
迟滞模式有二种选择, 一种是 “CENTER” 控制, 另一种是“EDGE” 控制,使用者可以按 [] 或 [] 键选择闪烁的讯号为“CENTER” 或 “EDGE” , 选好以后再按 [ ↵ ] 键确认且闪烁的讯号会自动进入迟滞的设定 (迟滞模式的说明请参照19页 C 项) .
4. HYSTERESIS (value) 迟滞的设定–
迟滞宽度可设定的范围从 1到 999 AmV (或 RmV), 使用者可以按[] 或 [] 键和[MODE/-] 键选择需要的数值, 当设定值确定时按[ ↵ ] 键确认即可.随后自动进入 CURRENT SETTING 的设定画面.
g. 电流的设定画页(CURRENT SETTING page)
1. TRANSMITTER OUTPUT (传 送电流的输出) - 使用者可以依自己的需求按[] 或 [] 键选择隔离输出电流的种类与形式, 一共有 pH LINEAR(pH 线性输出), pH ANTILOG (pH 反对数输出) 和ORP LINEAR(ORP 线性输出)三种选择. 选好以后按 [ ↵ ] 键确认即可, 被选的电流种类在正常显示时会以最大字型式显示.随后自动进入4 mA OUT 的设定.
2. 4 mA OUT 的设定–
使用者可以按 [] 或 [] 键和 [MODE/-] 键选择需要的数值, 当设定值确定时按 [ ↵ ] 键确认即可,随后自动进入 20mA OUT 的设定. (4-20mA的说明请参照20页)
3. 20mA OUT 的设定–
20 mA OUT 设定方法请参照4mA OUT 的设定,当设定值确定时按 [ ↵ ] 键确认即可,随后自动进入下一画面 – 温度控制的设定.
h. 温度控制的设定画面(TEMP. CONTROL SETTING page)
1. RELAY 5 –
继电器的控制形态是可以选择的, 使用者可以按 [] 或 [] 键选择闪烁的讯号为 “HIGH” 或 “LOW” 的控制形态, (“HIGH”表示当温度高于设定值时, 继电器即会开始工作(ON), 而“LOW”表示当温度低于设定值时, 继电器即会开始工作(ON) 再按 [ ↵ ] 键确认且闪烁的讯号会自动进入下一控制点的设定.
3. SET POINT (控制点的设定) –
当闪烁的讯号进入控制值的设定时, 使用者可以按 [] 或 [] 键和[MODE/-] 键选择需要的数值, 当设定温度确定时按 [ ↵ ] 键确认即可.随后自动进入下一迟滞模式的设定
4. HYSTERESIS (mode) 迟滞模式的设定 –
迟滞模式有二种选择, 一种是 “CENTER” 控制, 另一种是”EDGE” 控制,使用者可以按 [] 或 [] 键选择闪烁的讯号为 “CENTER” 或 “EDGE” , 选好以后再按 [ ↵ ] 键确认，之后闪烁的讯号会自动进入迟滞宽度的设定 (迟滞模式的说明请参照19页C 项)
4. HYSTERESIS (value) 迟滞的设定 - 迟滞宽度可设定的范围从 0.1 ℃ 到 19.9 ℃, 使用者可以按 [] 或 [] 键和[MODE/-] 键选择需要的数值, 当设定值确定时按 [ ↵ ] 键确认即可.随后自动进入 RS485 ID 的设定. (迟滞模式的说明请参照19页C 项)
5. RS 485 ID – If the user uses multiple model 6309POTs at the same time, each machine must have own designated machine number (ID No.), and this machine number is also the machine number connected with the PC computer. The setting needs to be identical.
6. PASSWORD SET – A four-digit password will be displayed here, which may be the manufacturer ’s set value 0000 or the password previously set by the user. The user can re-enter a four-digit and press the [ ↵ ] key It can protect the set value from being mis-set or messed-up. Please write down the password for the next decoding / changing the setting. If you forget the password, you can only try again one by one.
