Salinity display: The instrument has a salinity display function. The salinity value is obtained by automatically calculating the measured conductivity value according to the equation discovered by the machine in 1989 (Standard Methods for Examination of Water and Wastewater). The display range is 0~80.0 ppt, salinity potential (ppt) is very close to the total factor value of salt soluble in water
Model 3107 Conductivity Meter is an AC and DC instrument, 6 sections 5
#Battery can also work , so please check the label on the voltage stabilizer before plugging in the power supply, check whether the working voltage is correct, and never connect the machine directly to AC power.
Shutdown: When the instrument is out of use, be sure to press the POWER key to turn off the instrument. Unplugging the power supply of the voltage regulator does not mean turning off the instrument, but the instrument automatically switches to the internal battery power supply state, and the instrument continues to work, so you need to press the POWER switch key to shut down the machine. Button function (refer to picture 1 and 2)
1. MODE key: It is a selection key. In the normal mode, press this key to select three selection functions: no automatic temperature compensation measurement of conductivity value or automatic temperature compensation measurement of conductivity value and salinity. In the calibration mode, press this key to skip the current calibration parameter (not stored) and go to the next calibration parameter.
2. CAL key: In normal mode, press this key to enter calibration mode.
3. ▲ key: In calibration mode, press this key to increase the value of the parameter.
4. ▼ key: In calibration mode, press this key to decrease the value of the parameter.
5. ENTER key: Pressing this key in the state of no automatic temperature compensation or automatic temperature compensation will change from automatic range switching to manual switching range. At this time, the indicator light of AUTORANGING will be off, and the indicator light of AUTORANGING will be on in the state of automatic range switching.
6. POWER key: It is the power key. You need to press this key to shut down, and the last display status will be saved when shutting down
1. Socket for 3-in-1 conductivity electrode.
2. 电池盒的盒盖。
3. RS－232C 的插座。
4. 电源(稳压器)插座。当显示屏上出现“LOBAT”闪烁字母时，表示电力不足: 大概可以再使用1 小时，须更换电池。本仪器电压不足时报警点电压为7.8~8.0V。如图四所示，打开电池盖，更换电池时注意电池的极性，不能有错。
操作步骤

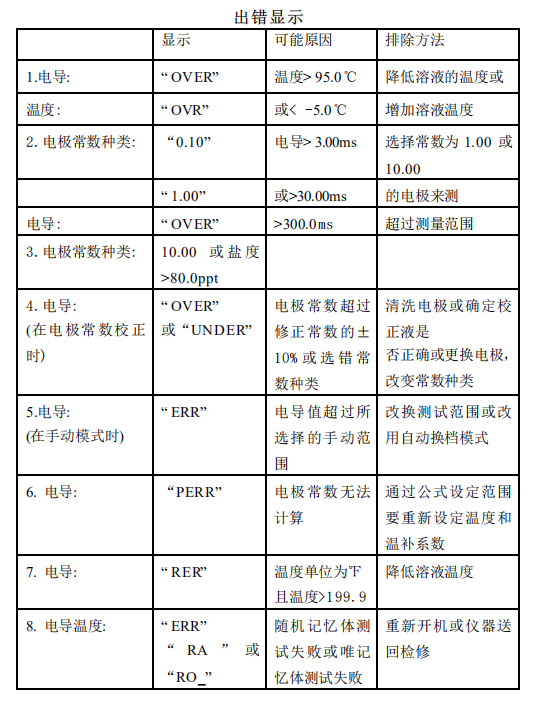

1. 插上电源，插上电极插头，就可以开机了。开机后, 显示屏会显示目前的电极常数和系统自检。如果有误, 它会显示出错讯号，可参考出错的讯号来加以解决。开机完成后就会处于待测状态，注意电极内不可有气泡，否则会影响测量准确度。当你使用新仪器或新的电极时须做较正设定的程序。
2. 本仪器对被测溶液进行检测时, 仪器会自动换档，就是当测量超出现测量的范围,该仪器会自动向前跳一档以满足测量范围的需要。仪器会显示“RANG”时间约须 5 秒。
3. 在电导显示下按“MODE”键切换到手动换档模式(AUTORANGING灯会淡)按一次换一次档。当第四种档次选择完又会回到自动换档模式(此时 AUTORANGING 灯会再亮)。每次关机后会自动设定回自动范围选择模式。
校正设定

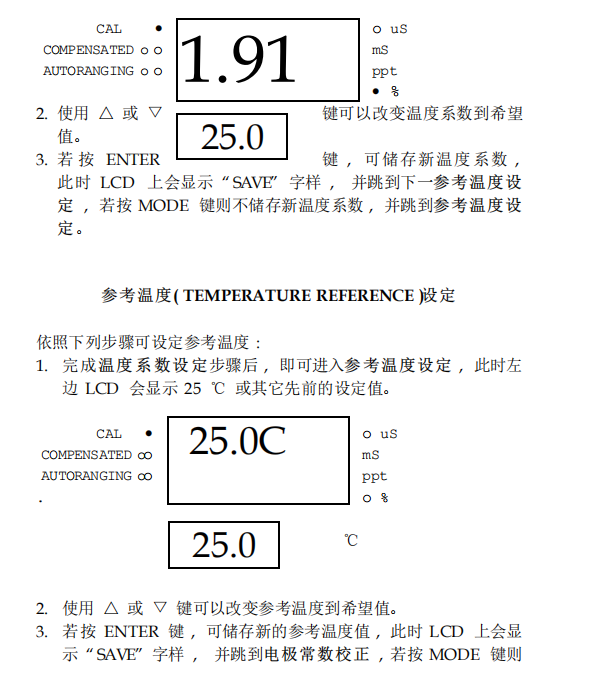

温度系数( TEMPERATURE COEFFICIENT )设定
依照下列步骤可设定温度系数 :
1. 开机后按 CAL 键 , CAL 的指示灯会亮 , 此时左边的 LCD 会显示 1.91% 或其它先前的设定值
不储存新参考温度值 , 并跳到电极常数校正。电极常数( CELL CONSTANT )校正依照下列步骤可校正电极常数 : (若电极常数种类与开机显示不同时 , 请先选择正确的电极常数种类 , 再开始此校正)
1. 完成参考温度设定步骤后 , 即可进入电极常数校正。

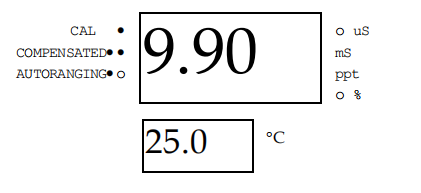

2. 将电极放入已知电导度的标准溶液中(参考准备标准溶液) , 约等数秒 , 待显示读值稳定不再变动 , 此时左边的 LCD 会显示标准溶液的电导度值 (此值的准确度须视目前仪器设定的电极常数与电极真正 的 电极常数之间的误差有 多少而定 ) ,“AUTORANGING ”和“COMPENSATED ”指示灯会亮起 , 且参考温度固定在 25℃ , 温度系数固定在 1.91%(此值可使用于大部份盐类标准液 , 使用者亦可依不同标准液或应用输入不同的参考温度与温度系数 )
3. 使用 △ 或 ▽ 键可以改变电极常数, 使仪器上显示的电导度值与标准溶液的电导度值(25℃ 时)相同。
4. 若按 ENTER 键,可储存新的电极常数值( 此时 LCD 上会显示“SAVE” 字样 ) , 如此即完成电极校正工作 ,仪器就可以去测量各种溶液的电导度值 , 仪器并跳到电极常数种类设定 , 若按MODE 键则不储存 新的电极常数值,并跳到电极常数种类设定 。

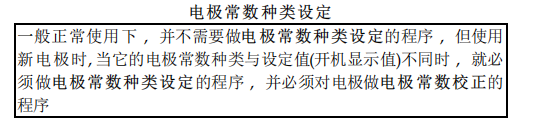

依照下列步骤可选择不同的电极常数种类 :
1. 完成电极常数校正步骤后 , 即可进入电极常数种类设定。

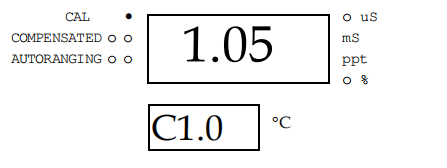

2. 进入此设定时 , 左边的 LCD 会显示先前的电极常数校正值或预设值 , 右边的 LCD 会显示目前所选择的电极常数种类值 , 此值的前面有一大写的 “ C ”。
3. 使用 △ 或 ▽ 键可以选择三种电极常数种类值 (0.1, 1.0, 10) 。
4. 若按 ENTER 键 , 可储存新电极常数种类值 , 此时 LCD 上会显示 “SAVE” 字样,并回到正常显示模式 , 此时仪器需做电极常数校正才可开始测量电导度值,若按 MODE 键则不储存新电极。种类值, 并回到正常显示模式。
注：如果不是使用复合电极，有干扰的话，都要求加一个接地线，即把仪器的接地与大地相通。保持接地良好，能排除干扰。RS23RC 界面操作使用者如熟悉资料通讯及RS232C 界面, 并会使用下述中一种电脑语言:Turbo Basic , Quick Basic, Turbo, Pascal; and Turbo C。
本仪器只能透过一个特殊的软件及RS232C界面与电脑连线操作, 使用者可以写一个简单的程式, 使用上述提供的任一种电脑语言软件来传输命令及接收仪器的资料。上述提供的四种电脑语言软件, 都附有详细的说明, 并一起附在磁碟片内。
本仪器可经由RS232C 界面(DB-25 界面连接器)与电脑(100%BM相容机)这种通讯, 使用一般电脑互连所用的RS232C 缆线即可连接。连接后, 将仪器及电脑电源打开准备执行软件。所附的磁碟片, 包括一个特殊的驱动软件。让使用者可以写一个简单的程式来读取仪器资料。使用者可将特殊的驱动软件放入所写的程式内。如此可以通过特殊的命令来做仪器与电脑之间的通讯, 不必担心彼此间的通讯协定。
磁碟片内的档案”MAN3107.TXT 说明有关仪器与 RS232C 界面的使用。

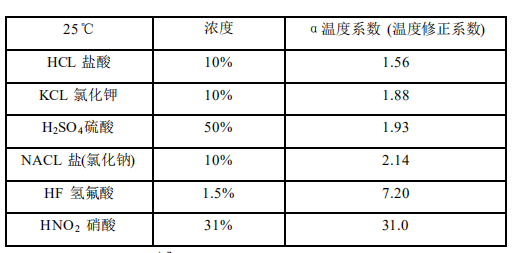

Gt = Gtcal [ 1+α(t-tcal)]
Tcal 温度修正值 Gt摄氏温度下电导率值
Gtcal = 摄氏温度下电导率修正值
α= ℃温度下电导率温度系数标准液的制备
1. 材料: 分析纯氯化钾(KCL)；2us/cm 以下的蒸馏水或去离子水。
2. 设备: 天平秤 (<200G, 精度 4 级) 干净的容器；电热干燥箱 (0~300℃)。
3.工作环境: 20 ±2℃ 相对湿度 85%以下。工作要求: 氯化钾要在干燥箱内200℃烘干 2 小时，自然冷却后用。
4. 0.746g (KCL) +1000ml (纯水)= 1413us/cm
7.4365g(KCL) +1000ml (纯水) =12.90ms/cm
74.2640g(KCL) +1000ml (纯水) =111.0ms/cm
100ml (1413us/cm 溶液)+900ml (纯水)=147us/cm
Note: (conductivity value at 25°C), the prepared solution should be stored below 5°C .
