Ren's JENCOMODEL 3250M Microcomputer Processing Conductivity Detector/TDS/salinity/temperature Portable measuring instrument Operation manual

How to use MODEL 3250M

Button (refer to Figure 1 on the next page)

1. [MODE] key:

a. In normal mode, this key can select  five modes: Compensation Conductivity, Total Dissolved Solids (TDS), Salinity, Callback and Clear.

b. In the calibration mode, press this key to skip the current calibration parameters (not stored ), and jump directly to the next calibration parameter setting.

2. [CAL] key: In normal mode, press this key to enter calibration mode.

3. [ △] key: a. In calibration mode, press this key to increase the parameter value.

3

b. In conductance and TDS display mode, press this key to change automatic range selection ("AUTO" will be displayed on LCD) to manual range selection ("MAN" will be displayed on LCD) (see Auto/Manual range for details select chapter)

c. In callback mode, press this key to select the earlier (old) stored address.

4. [▽ ] key:

 a. In calibration mode, press this key to decrease the parameter value.

 b. In callback mode, press this key to select the last (new) stored address.

5. [ENTER] key:

a. In conductivity/TDS/salinity and other display modes, press and hold this key for two seconds  to store the measurement data in the internal memory of the secondary display address.

b. In the callback mode, there will be "RC" displayed in the upper left corner. At this time, the user can press this button to call back the entire set of data in the front address of the mold. The display order is conductivity/temperature, TDS/temperature, salinity/temperature etc.

c. Press this key in calibration mode to save the set parameters or data.

6. [ON/OFF] key: Power on and off key, the last display status will be saved when the power is off.

7. [∇] & [ENTER] 键 : 在清除显示模式时, 同时按住此二键, 机器会将内存内储存的所有数据全部清除掉, 在未查看或下载数据前请勿使用此功能.

1. “ RC ” –当在回叫显示模式时, 使用者在按 [ENTER] 键确认时“ RC ” 就会显示在左上角, 表示现在是在回叫显示模式.

2. 主显示

3. “ MAN ” / “AUTO” –当显示在自动范围选择 (Autoranging) 模式时 会显“AUTO” 字样, 当显示在手动范围选择 (Manual range) 模式时 会显示“ MAN ” 字样.

4. “CAL” – 当进入校正模式时 “CAL” 字样就会显示.

5.” LOBAT ” – 表示电池低电压¸使用者更好在半小时内更换电池.

6. “ SALINITY ” & “ppt”– 两者同量时表示现在是在盐度显示模式.

7. a. “ uS ”(microsiemens), “ mS ”(millisiemens)– 电导度单位, 也表示现在是在电导度显示模式.

b. “ ppm ”(parts per million) – 总溶解固体量 (TDS) 的单位, 也表示现在是在 TDS 显示模式.

c. “ ppt ”(parts per thousand) – TDS 和盐度单位, 若只显示 ppt表示现在是在 TDS 显示模式.

d. “ °C ” – 温度的摄氏度单位.

e. “ % ”(percent) – 温度系数单位.

8. 次显示

图四为仪器背面 , 使用硬币插入电池盖与仪器的接缝槽并旋转 , 即可打开电池盖 , 当 LCD 上的 “LO BAT” 闪烁时 , 表示电力不足 , 大概可再使用 1 小时 , 须更换电池 , 更换时 , 注意电池极性放置要正确。仪器的开机及关机

当仪器不使用时 , 要按 ON / OFF 键关机 , 以延长电池寿命 , 若将 AC 转换器电源拔除而此时仪器内有电池时 , 它会自动切换到电池电源 , 当开机后 , LCD会显示会所有字画全亮并依序显示目前的软件版本, 电极常数, TDS 常数并检查内部有无问题 , 如果有错误 , 它会显示错误讯息数秒 , 可参考后述错误显示章节来解决 , 开机完成后就会处于待测状态 , 注意探棒内不可有气泡 , 当新使用仪器或探棒时须做校正设定的程序。

假如机器或电导探棒是新的, 在使用之前需要先选择是当的基本电导常数并用标准液做校正后才可测得准确的电导度值. 探棒的使用和探棒的保养为了确保测量结果的准确性和重复性, 请注意下列事项 :

1. 电导探棒在使用前一定要先校正并清洗干净, 特别是在测量低电导度溶液时, 一定要用去离子水洗干净.

2. 电导探棒头部分一定要完全浸在被测液中, 且要将气泡轻轻摇出以免干扰读值并与容器保持约 1 公分的距离.

3. 可能的话, 更好将容器接地以避免电磁干扰.

4. 要获得准确的读值适当的搅拌有时是需要的

5.马达或加热器等可能会造成电场干扰或杂散电流, 这些皆会影响测量的准确性, 使用者需要先停到或排除这些干扰.

探棒的储存

1. 长期储存前要用去离子水或蒸馏水完全洗净擦干后才能收藏起来.

2. 短期不用可将电导探棒头部分浸在去离子水中让极片部分保持完全湿润.

3250M 显示模式说明

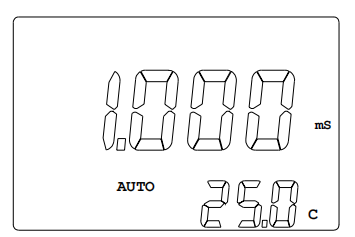

1. 补偿电导度 :显示的电导度已有温度补偿 , 使用者若要无温度补偿电导度值时, 请将温度系数设定为 0.00% 即可。 其计算公式如下:Conductivity 补偿. = Conductivity 未补偿. / (1 + Tcoeff *(Tsol - Tref).其中 : Tsol 是表溶液的温度, Tref 是参考温度, Tcoeff是温度系数. 电导度的单位为 “uS” 或 “mS”. 当显示在自动范围(Autoranging)选择模式时 会显“AUTO” 字样(参考左图). 当显示在手动范围(Manual range)选择模式时 会显示“ MAN ” 字样.






2. TDS :显示目前溶液的总固体量, 它是用有补偿电导度值乘以 TDS 因子而取得的, TDS 因子值是使用者依被测物种类而自行输入的, 其设定范围从 0.300 至 1.000. 目前溶液的总固体量只是测量溶液中正负离子的总量而不知其性质或其间之关系.

TDS=Conductivity补偿.* (TDS 因子)

TDS 的单位为 “ppm” 或 “ppt”.

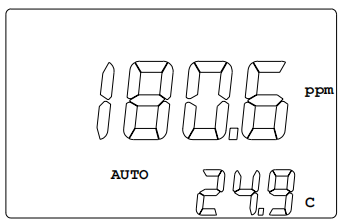

当显示在自动范围选择模式时 会显“AUTO” 字样(参考左图). 当显示在手动范围选择模式时 会显示“ MAN ” 字样(参考左图).

3. 盐度 :以无温度补偿的电导度及温度为基础计算而得的 , 与使用者设定的温度系数是无关的, 在此显示模式时会有 “SALINITY” 字样显示 ,而其单位为 ppt (参考左图), 若只显示 “ppt” 而无 “SALINITY” 字样显示时, 则是 TDS 显示模式, 两种显示请注意之间的分别。

4. 回叫(RECALL) 模式 : 按 [MODE] 键直到显示 “rcl” 止, 表示已进入回叫模式(参考左图), 在此模式时使用者可以先按 [ENTER] 键确认, 再续按 [ENTER] 键依电导度/温度, TDS/温度, 盐度/温度等顺序查看目前地址内所储存的数据, 并可按 [△]或 [▽] 键去选择不同的地址.

5. 清除(Erase)模式 : 按 [MODE] 键直到显示 “Eras” 止, 表示已进入清除模式(参考左图), 在此模式时使用者要同时按 [▽ ] 和 [ENTER] 键约五秒钟即可清除 全部 的储存数据。

自动范围选择 ( AUTORANGING )

当探棒放入待测溶液后 , LCD 会显示 “rANG” 并开始搜寻范围 , 时间约需数秒, 无论测量的溶液其电导度或 TDS 范围落于何处 , 仪器会自动选择适当的读值来显示 (LCD 上的 “AUTO” 表示显示是在自动范围选择模式)。

手动范围选择 ( MANUAL RANGING )

在电导度和 TDS 显示下 , 按 [△] 键将会切换到手动范围 , 共四种范围或分辨率可以选择 , 可继续按 [△] 键来选择 , 当第四种选择完后 , 又会回到自动范围选择 , 在手动范围选择时 , “MAN” 字样会显示而“AUTO” 的显示会灭掉 , 若有 “rErr” 错误讯息产生, 表示超过该档显示范围, 而每次关机后会自动设定回自动范围选择模式

Model 3250M 的探棒校正

1. 将电导度探棒完全清洗干净并擦干.

2. 开机以后要等一段时间让温度到达平衡才开始校正.

3. 选择一种较接近被测液的标准液来校正. 例如

 a. 测海水选用 50 mS 的标准液.

 b. 测淡水选用 1 mS 的标准液.

 c. 测含盐类的 水选用 10 mS 的标准液.

4. 依测试范围预探棒种类选择适当的探棒基本常数.

5. 输入校正液的温度系数 , 大部分盐类校正液的温度系数在1.91%~2.00% 之间, 若标准液未提供此数据, 一般以 2.00% 去仿真.

6.参考温度一般接设定在25.0°C, 若有特殊需求可以设定在 15.0°C 与25.0°C 之间.

7.将探棒放入溶液中, 不要让探棒触底并稍等让温度取得平衡才能获得较准确的测量.

8. 将附着在探棒上的气泡轻轻摇掉并等读值稳定.

9. 此时使用者可以按 [¿] 或 [À] 键开始调整显示之值使与标准液之值相同,再按 [ENTER] 键即完成校正,如此机器可以开始去测量. 若调校之值不被接受时,会有”OVER” 或 ‘UNDR’产生,请参照错误讯息与排除方法去排除错误.

Model 3250M 的使用在校正完完后开始测量之前请注意下列事项 :

1. 将电导度探棒完全清洗干净并擦干.

2. 按 [MODE] 选择电导度显示模式.

3.输入适当的被测溶液的温度系数以获得准确的测量, 若不要温度补偿时, 可将温度系数设成 0.00% 即可.

4. 将探棒放入溶液中, 不要让探棒触底并稍等让温度取的平衡以获得较准确的测量.

5.将附着在探棒上的气泡轻轻摇掉并等读值稳定.

6. 此稳定的显示即是你要的电导度值. 数据的储存(SAVING)和回叫(RECALLING) Model 3250M 备有非挥发性内存 (EEPROM) 可以储存 50 组数据, 此内存可以长期保存不会因停电而消失. 每一组数据包含了电导度值, 总溶解固体量, 盐度值和温度值等.

A. 如何将数据储存到内存中

1. 当显示在电导度, 总溶解固体量或盐度显示模式下, 只要按住[ENTER] 键两秒钟, 机器即会显示一下 "SAVE" 和储存地址, 如此即完成整组数据(含电导度, 总溶解固体量,盐度和温度)的储存.

2. 当 50 组数据已经存满时, 机器会显示 "FULL". 这个讯号会一直显示直到使用者按了任何一个键(但电源键 [ON/OFF]除外)才消失.

3. 当 50 组数据已经存满时, 使用者若继续储存数据时, 新数据将会储存到第一个地址, 接着第二个地址, 第三个地址.

B. 数据的回叫

1. 续按 [MODE] 键直到回叫模式为止 (如下图), 副显示区会显示地址的数目， 使用者可以按[∆] 或 [∇]键去选择。

2. 使用者可以按 [ENTER] 键确认进入回校显示, 此时显示器的左上方会显示"RC",主显示区会显示电导度和温度值, 再按[ENTER] 键一次则会显示总溶解固体量和温度值, 再按[ENTER] 键一次则会显示盐度值, 再按[ENTER] 键一次又回到电导度和温度值.

3. 使用者可以按 [∆] 或 [∇] 键去选择其它的地址, 再用 [ENTER] 键去看新地址内的储存数据. 请参考下面的例子说明. 地址 #1 (优先储存的数据) 地址 #2 地址#3 Å 例如这是目前正在看的地址, 假如你按 [∆] 键, 副显示的地址号码会变成 #2, 假如你按 [∇] 键, 副显示的地址号码会变成 #4.

地址#4

地址#5 (最后储存的数据)

C. 储存数据的清除

1. 续按 [MODE] 键直到清除模式为止(如下图)

2. Press and hold the [∇] and [ENTER] keys for five seconds at the same time,  there will be a counter counting down from 05 in the sub-display area , when it counts down to zero, there will be a "dONE"  display indicating that the non-volatile All data in memory .

Note: When clearing, all data in the memory will be completely cleared, please make sure you have checked or downloaded the stored data, otherwise do not do this action
