安装步骤
本仪器适合嵌装式安装。亦可安装在现场，但需要符合本仪器正常工作的条件，切莫安装在易受水淋的场所，仪器接地需要良好！为避免因干扰及高温而影响导线的绝缘性能，传感器的电缆线须穿入防护黑铁管中，与两次表的间距离更好不要超过 15 米。

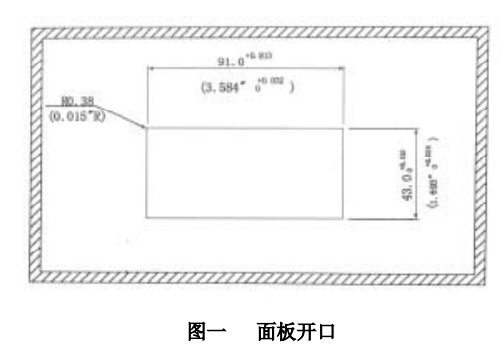

1.在仪表控制盘上，开一个 45∗92mm 方孔。

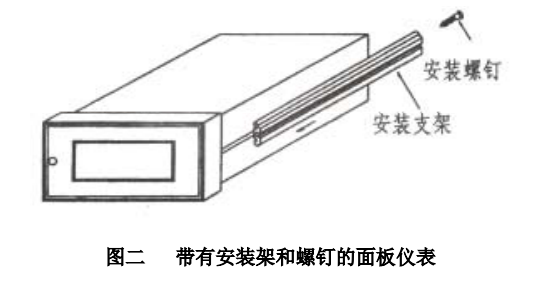

2.从仪器两侧卸下安装螺钉和支架并将其插入开好口的仪表控制盘中，见图
二。

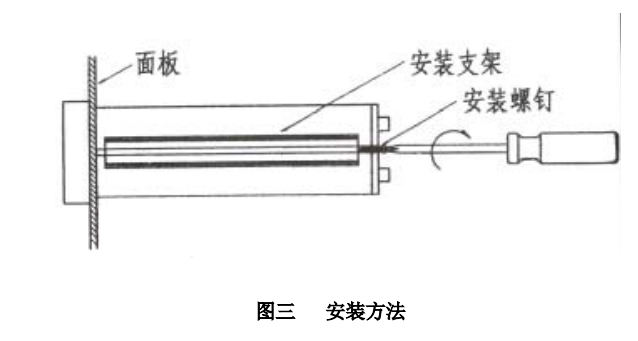

3.滑动安装支架，并用安装螺钉加以紧固，将仪器固定在仪表盘上。接线

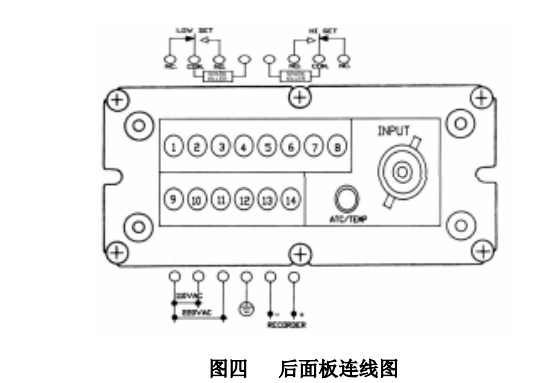

1.如“图四”所示，9#与 11#接交流电 220V，电源接线端。
2.13#与 14#是 mV 输出的接线端（连接记录仪或打印机）。
3.ATC/TEMP 插孔是温度传感器的插孔，和出厂时所配的包装在后面的一个插头。
4.INPUT 是信号输入插座即时电极插座（pH和 ORP 电极的插座）。
5.1#、3#、4#与 5#、6#与 8#是两组报警输出接线端，报警控制可以是常通的接法，即 2#与 3#、6#与 7#；也可以是常断的接法，1#与 2#、8#与 7#。如常通接法时，报警触点的接触火花大的话，把 3#与 4#、5#与 6#短路起来即可。
6.12#是接大地，电源一定要接大地。
7.松开仪器的前面板上的螺钉和后面板上一个连接外壳的接地线的螺钉，从前面就可以拉出机芯，将内藏 pH/ORP 选择开关设定到所需的操作模式。

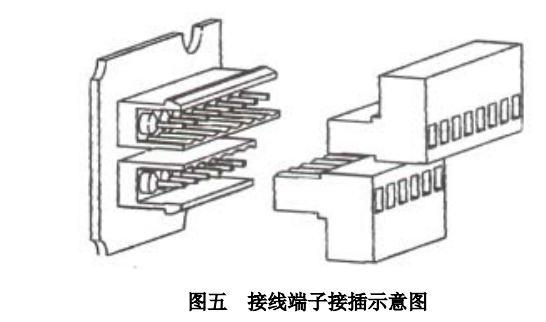

注：出厂时，内藏选择开关都设定在 pH 的测量位置上；以上各点均接在接线端子上，接线端子可插拔（见图五）
操作步骤
1.将仪器内配的话筒插头（已附在机器后盖上），插入 ATC/TEMP 的插孔内。
注：这样就把温补固定在 25 oC。
2.拔下 INPUT 信号输入接头的短路保护插，接上电极插头并常通旋紧。
3.如要输出信号接记录仪或打印机，就把记录仪或打印机连线接上 13#与 14#。
4.如要控制就接上报警触点的接点。
5.9#与 11#接上交流 220V 电源，仪器即开始工作
设定上、下限报警
1.高限设定：

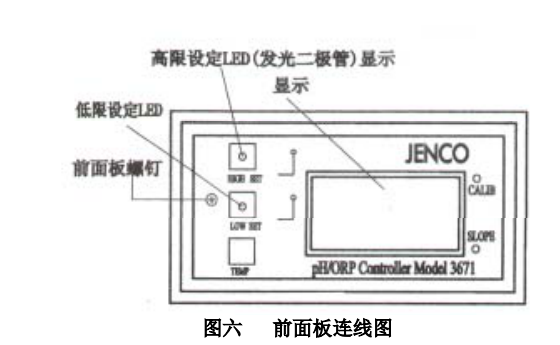

1.1 用手按住面板上 High Set（高限设定开关），仪器即显示高限设定点的数值，注：在调节的过程中不能松手。
1.2 用小螺丝刀调节对应 High Set 旁旋钮，调节至所需 pH或 mV 的数值。
1.3 松开 High Set 开关，仪器即恢复至原来的 pH或 mV 数值。
2.低端下限报警设定
2.1 用手按住面板上 Low Set（低限设定开关），仪器即显示低限设定点的数值，注：在调节过程中不能松手。
2.2 用小螺丝刀调节对应 Low Set 旁旋钮，调节至所需 pH或 mV 的数值。
2.3 松开 Low Set 开关，仪器即恢复至原来的 pH或 mV 数值。
注：在调节上、下限设定时应考虑到滞后量±0.1pH和±10mV，本仪器是灯光报警，到了设定值时报警指示灯会亮。如要自动温度补偿，就要另外配一个温度传感器，并把话筒插内一个电阻取下来，把温度传感器的连线直接焊上去，
标定与测试
本仪器在使用前一定要进行自我标定，可以是单点标定，也可以是二点标定。
1. 把烧杯清洗干净，并用蒸馏水最后冲洗，烘干（至少准备 3~4 个烧杯。
2. 电极也清洗，用蒸馏水冲洗，并用滤纸吸干。
3. 把准备好的缓冲溶液分别倒入干净的烧杯中。

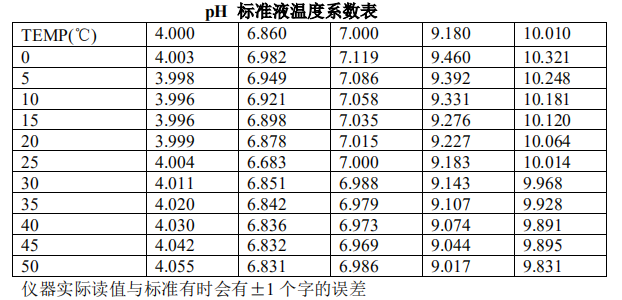

4. 将 pH 电极浸入 6.86 缓冲溶液中，加以适当搅拌，如是采用自动温补的就要把温度传感器也同时浸入到缓冲溶液中去。待数值稳定后即可以调整仪器的零点 CALIB，如是自动温补状态下就调至相应的 pH 值（见表一），如果是以 25 oC 固定状态下即调至 6.9pH。
5. 把电极和温度传感器取出，用蒸馏水冲洗干净，并用滤纸吸干，在浸入至4.00或 9.18 的缓冲溶液中去加以适当的搅拌，待数值稳定后，即可以调整仪器的斜率 SLOPE，调至 4.00或 9.18 即可。注：一般仪器在长期连续使用过程中一至三个月要标定一次。
6. 标定好以后，就可以用于正常的实际测试。
7. 在实际使用时注意 pH/mV 的切换开关的位置，测量 pH 需要把开关拨向pH 指示一方，测量 mV 需要把开关拨向 mV 指示一方。
8. In ORP mode, the mV value of the measured solution displayed by the instrument is an absolute value.

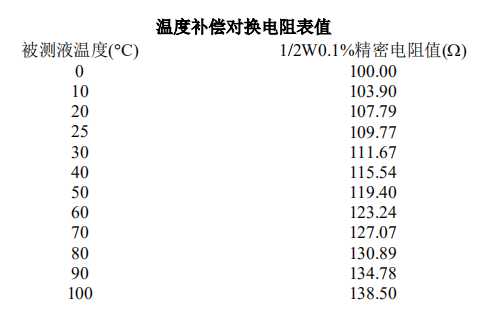

Attachment: Table 1. Temperature coefficient table of pH standard solution. Table 2. Temperature compensation control resistance table value.
