scope of application
DZF vacuum Drying Oven is a high-precision constant temperature equipment with heating and vacuum control. It is specially designed for drying heat-sensitive and easily oxidized substances. It is especially suitable for powdery or granular samples, and can effectively shorten the drying time. Therefore, it is used in biological It can be widely used in the fields of pharmacy, medical treatment, agricultural scientific research and other fields, such as biochemistry, colleges and universities, scientific research, etc., for vacuum drying, preservation, disinfection and sterilization of crops.

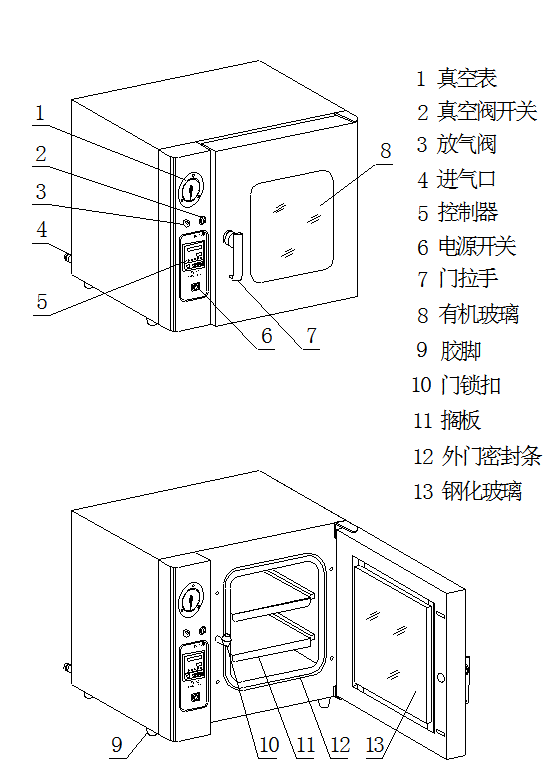

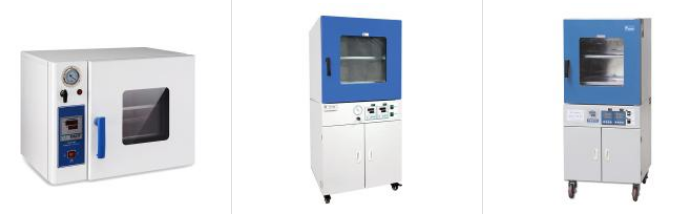

Structure overview
The shape of DZF series vacuum Drying Oven is horizontal, and the studio is made of stainless steel plate, which is square in shape. The box body is made of high-quality galvanized steel sheet or stainless steel, and the middle insulation layer is filled with ultra-fine glass wool. The Drying Oven adopts a double-layer full glass door, the inner layer is made of fully tempered thickened glass, and the outer layer is made of explosion-proof special plexiglass. The door frame is equipped with a suspension spring, which can automatically adjust the tightness of the box closure. A molded heat-resistant silicone rubber sealing ring is installed between the working room and the outer door to ensure the sealing between the box door and the working room and greatly improve the vacuum degree of the box.
The shelf of the Drying Oven is made of aluminum alloy plate with good thermal conductivity, and the heater is installed inside the working room with an electric heater. All control operating parts, instruments, and air release valve handles are installed on the left side panel of the box, which is easy to use. The set temperature of the temperature controller and the temperature in the box are both digitally displayed, with an automatic tracking over-temperature alarm function, and the temperature control adopts the special "fuzzy PID" control for the vacuum box. Control or high temperature control) has the advantages of smaller temperature overshoot, faster stabilization time, and better temperature control accuracy.
How the product works
The vacuum Drying Oven uses the actual temperature sensed by the temperature sensor inside the oven to control the operation of the heater through a microcomputer, so as to reach the required temperature. Manually control the operation of the Vacuum Pump and observe the vacuum gauge to achieve the vacuum required for drying.
a
control Panel
4. Equipment installation
In order to ensure the normal operation of the equipment and obtain good performance, please install the equipment in a place that meets the following conditions:
Note: ambient temperature 10~40℃; relative humidity below 70%
■ A location that is not exposed to direct sunlight.
Do not install the device in direct sunlight. Installation in locations exposed to direct sunlight may cause the device to perform less than expected.
■ An adequately ventilated location.
If the device is used in a small and airtight room, it may not be able to dissipate heat in time and the device may not work properly. There needs to be a distance of more than 10cm between the device and the wall.
■ A location away from heat sources.
Avoid installing the unit near heat sources such as boilers or heaters. Excessive external heat will affect the normal operation and control performance of the equipment.
■ 一个具有坚实而平整地面的地点。
务必将设备安装于坚实而平整的地面上，不平坦的地面或者设备的倾斜安装，可能会引起设备故障或人员受伤。将设备安装于稳定条件下可避免设备的晃动和噪音。
■ 一个不易出现高湿度的地点。
将设备安装在湿度不大于70%的地点。如果安装在高湿度的场合则有可能引起漏电或触电。
警告
不得在户外使用本设备。如果本设备受到雨水溅淋，则有可能引起漏电或触电。
切勿将本设备安放于潮湿地点或有可能溅淋到水的地方，否则会因绝缘降低而可能引起漏电或触电。
■ 一个不存在可燃或腐蚀性气体的地点。
切勿将设备安装于有易燃或挥发性物质的地点，否则有可能引起爆炸或火灾。或者可能会由于因为腐蚀而引起漏电、触电或者设备的损坏。
1． 取掉包装材料
取掉所有的包装材料后，打开箱门并给设备通风。如果外壳、面板较脏，请使用中性洗涤剂将脏物等除掉并用洁净水将残余中性洗涤剂清除干净。在清洗后要用湿布擦净，然后再用干布擦拭干净。
2． 平衡设备
箱体可在安放到位后在使用设备前，设备因放置位不平需进行垫高直至平衡，防止设备摇晃影响使用。
3． 接地
警告
请使用带有接地线的电源插座，以防止触电。如果电源插座未接地，则需要由合格的工程技术人员安装接地线。
切勿通过煤气管、供水管、电话线或避雷针等给设备接地。这类接地有可能因回路不完全而引起触电。
4． 如果闲置设备
在闲置设备前关闭箱门前，确认箱内已经完全冷却和干燥。
5． 搬移设备前
在搬移设备前，如箱内载物托架上放有物品须取出，预防可能会滑落。
四、 设备运行前准备
在第一次启动设备运行前，请按以下程序操作：
1． 门拉手向上扳起后外拉向右打开外门；
2． 用手拿住搁板，随后将搁板水平向外拉出搁板即可移动；
3． 取出设备内部的搁板附件，用纱布擦拭搁板，内胆口密封圈及箱体内壁进行清洁；
4． 将搁板According to自己干燥或实验要求放入设备内，随后将搁板水平向内推入至搁板架合适位置，搁板即可完成安装；
5． 将真空泵接口与箱体后侧真空接口用真空管联接(用户自备)；
6． 使用如需将物品的摆放在同一搁板上时，相互之间要留出空间便于物品干燥。
7． 将外门合上，外门关闭时略用力向内使压，同时把门拉手向下压紧；
8． 面板上真空阀开关应处于关闭位置。
操作及使用方法
(一)、打开箱体面板电源开关
（1）将箱门门拉手向上抬起，合上箱门并将门拉手向下压紧，
（2）关闭放气阀，将面板真空阀开关开启。
（3）将已联接真空管的真空泵接通电源开始抽气。当面板上真空表指示达到-0.1Mpa时，关闭真空阀开关和真空泵电源，此时箱内处于真空状态，真空泵调试结束。
1．控制器上电后显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2．温度及恒温时间的参看与设定
1）若无恒温定时功能：
点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能
点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；再点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”，上排显示恒温时间设定值（先个位值闪烁）；再点击“设定”键，退出此设定状态，修改的设定值自动保存。
当恒温时间设为“0”时，表示没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗口下排显示运行时间或温度设定值（参见七.内部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器嘀、嘀声鸣叫1分钟后停止鸣叫。运行结束后，长按“减小”键3秒可重新启动运行。
注：在计时过程中若增大温度设定值，则仪表从0开始重新计时，若减小温度设定值，仪表继续保持计时。
3．传感器异常报警
若显示窗上排显示“---”，表示温度传感器故障或温度超过测量范围或控制器本身故障，控制器自动断开加热输出，蜂鸣器连续鸣叫，报警灯常亮，请仔细检查温度传感器及其接线。
4．上偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯常亮；下偏差报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯闪烁，若由于改变温度设定值而产生超温报警，“ALM”报警灯点亮，但蜂鸣器不鸣叫。
5．蜂鸣器鸣叫时可按任意键消音。
6．“移位”键：在设定状态点击此键可使设定值移位闪烁修改。
7．“减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减。
8．“增加”键：在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加。
9．在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
(二)、系统自整定
当温度控制效果不称心时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。
在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序，“AT”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更佳的系统PID参数，参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。
在系统自整定过程中若有上偏差超温报警，“ALM”报警灯不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定，控制器显示窗下排总是显示温度设定值。
(三)、温度内部参数的参看与设定
长按设定键约3秒，控制器显示窗下排显示密码提示符“Lc”，上排显示密码值，通过增加、减小和移位键，修改到所需的密码值。再点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可以依次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。

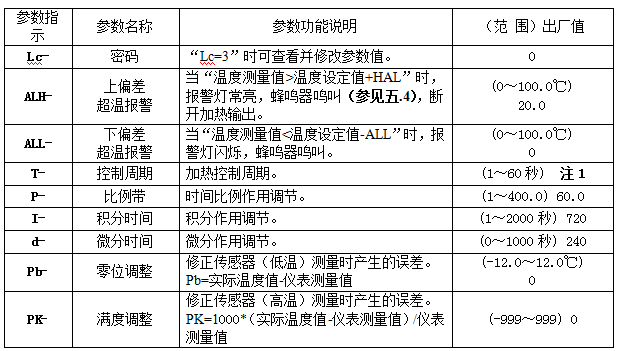

内部参数表 -1
注1：型号为PCD-E3002-Z（继电器输出）的控制器，其加热控制周期的出厂值为20秒，其它型号为5秒。

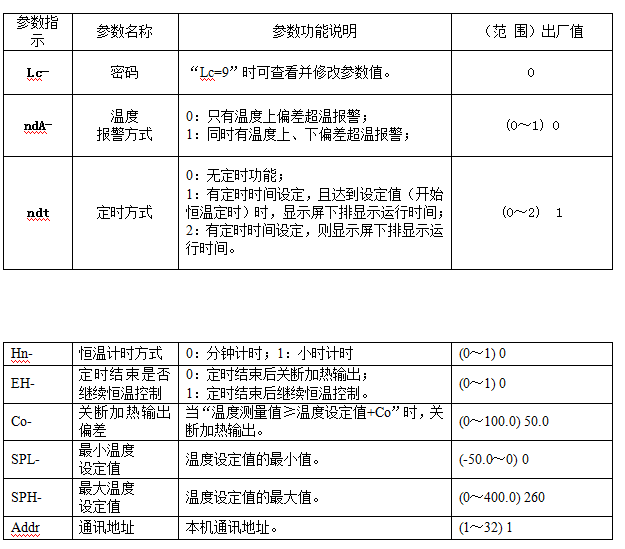

内部参数表 -2
(四)、通讯连接（可同时连接32台此系列控制器）
特别提醒：为保证通讯畅通，通讯数据线请使用屏蔽双绞线，且务必远离强电线路（如电源线和负荷线等）。
注意事项
当您第一次开机或机器在外界环境温度变化较大（大于20℃）的环境下工作时，须启动自整定功能。
1．在设备自整定过程中，需要保持电源的连续性并尽量减少电网对设备的干扰，否则要重新启动自整定。
2． 在开机就启动自整定功能，恒温后发现还有些波动达不到您的要求，那么您就选择在接近您所需要的温度时再开启自整定，很可能能满足您的要求。
3． 在干扰很大的场合，可以采用多次自整定的方法，检查整定后的参数的合理性后进行确定。选择修正，可向本单位另行查询。
4．当所需工作温度较低时，可采用二次设定方式，如所需工作温度100℃，第一次可先设定80℃，等温度过冲开始回落后，再第二次设定100℃，这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。
5．According to不同干燥对象，不同潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵电机开关，再开启真空阀。
6．干燥结束后，先将电源开关“O”按下，旋动放气阀，解除箱内的真空状态，再打开箱门取出物品。（解除真空后，因密封圈与玻璃门吸紧变形不易立即打开箱门，应稍等片刻等密封圈恢复原形后，才能方便开启箱门。）
7．真空箱外壳需要有效接地，进而保证使用安全。
8．真空箱不需连续抽气时，应先关闭真空阀，再关闭真空泵电机电源，否则真空泵油易倒灌至箱内。
9．取出被处理物品时，如处理的是易燃物品，需要待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。
10．真空箱无防爆装置，不得放入易爆物品干燥。
11．箱与真空泵之间更好跨接过滤器，防止潮湿体进入真空泵。
12．非维护时，请勿随意开边箱门，以免毁坏电器系统。
维保养护
1、真空干燥箱在搬运中，禁止倒置。
2、使用中切勿频繁改变设定值，以免影响控制精度，影响设备使用寿命。
3、真空干燥箱在抽真空时，应观察面板真空表负压指示状态，达到所需真空压力值应及时关闭真空系统。先关闭面板真空阀门开关，再行关闭真空泵电源，否则可能会真空泵油倒流入至箱体工作室，影响产品正常使用。
4、本机装有电源开关，运行中若发生故障，请先切断电源，检查控制电路是否完好，再检查其他部位。（详见接线图）
5、务必关紧箱门。如果箱门未完全关好设备无法正常工作。关门时请注意门拉手须向上抬起在开启状态，不要用力过猛导致损坏门锁机构。
6、为了保持设备的外观，切勿用腐蚀溶液擦拭外表，箱内可用干布或酒精擦拭，保持箱内干净。
7、 当设备不用时，应保持箱内干燥，并切断电源。
8、为确保箱内温度均匀，实验时，箱内物品不宜摆放太密且均匀分布，以利于箱内物品热传导。
9、 切勿触摸，碰撞箱内预热腔电加热管，小心加热温度会造成伤害。
10、务必将搁板放入后推至工作室搁架限位处，不然可能传导不匀使干燥物品损坏。
11、不要靠在玻璃外门上或对其不正确施压，可能会对人员造成伤害。
12. Personnel should not lean against the equipment door to prevent personnel injury and equipment damage caused by equipment overturning or door damage.
13. If the equipment breaks down, it should be repaired by professionals or contact the sales department of our factory. Users are not allowed to dismantle or repair it.
14. The products of our factory implement "Three Guarantees". From the date of sale, if there is any quality problem within one year, our factory is responsible for free maintenance (except for man-made damage and consumable parts). If the "three guarantees" period is exceeded, there will be a discretionary repair fee.

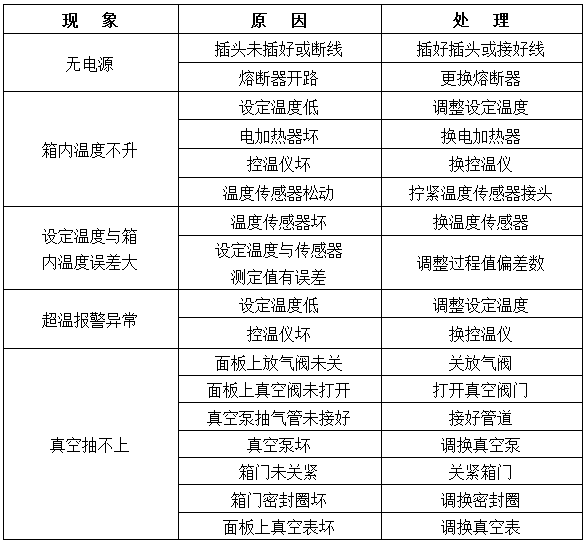

Troubleshooting:
