电热恒温培养箱是工农业生产、科学研究、大学、仪器医疗卫生等,单位实验室的必需设备,供细菌培养、育种、发酵及温度不高于60℃的其它恒温试验用.
结构
1. 本产品外壳体用良好冷轧钢板冲压而成,表面喷塑,内胆为SUS304不锈钢,双重密封,.箱内装有微型风扇,微风循环，箱内温度均匀.
2. 温控装置采用自适应温度控制液晶显示,无须控温参数调节,控温精度高,无超调,具有定时功能,超温保护功能,定时时间9999分钟.
3. 电器控制部分在顶部,使用维护方便.
技术指标
型号 | DHP-9032 | DHP-9052 | DHP-9082 | DHP-9162 | DHP-9272 | ||||
电源电压 | 220V 50Hz | ||||||||
控温范围 | RT+5~65℃ | ||||||||
温度分辩率/波动度 | 0.1℃ ±0.5℃ | ||||||||
输入功率 | 200W | 250W | 350W | 550W | 700W | ||||
内胆尺寸 | 340*320*320 | 345*355*410 | 400*400*500 | 500*500*650 | 600*600*750 | ||||
外形尺寸 | 620*490*490 | 470*470*680 | 520*520*780 | 640*640*920 | 740*740*1035 | ||||
载物托架(标配) | 2块 | ||||||||
工作原理
打开电源开关，仪表上电，设定所需要的温度和时间
仪表自动控制加热，加热元件为加热膜，控制原件为双向控硅，仪表控制原理为自适应控制。
安装与调试
1.安装
电热培养箱应放置为具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品，安装房间温度5℃－40℃，相对湿度≤85％，且无腐蚀性气体。
2.调试
1.将培养箱玻璃门内及外门关好。
2.插上电源插头，打开电源开关。
3.设定温度。
4.观察温度是否上升，如上升并恒温说明设备运行正常.
5.关掉电源。
温度设定方法
面板指示
指示灯定义
1．“RUN/AT”指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2．“OUT”指示灯：有加热输出此灯点亮，反之熄灭。
3．“ALM”指示灯：超温报警时此灯点亮，反之熄灭。
操作及使用方法
1．控制器上电，显示窗上排显示“分度号（P,C,K,S）”，下排显示“量程值”，约3秒后进入到正常显示状态。
2．温度及恒温时间的参看与设定

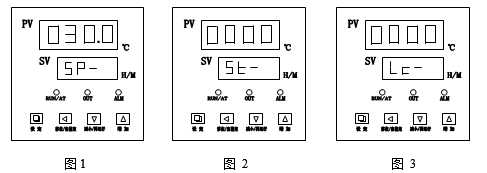

点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），如图1，可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“St”，如图2，上排显示恒温时间设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存.
ET=0时，无定时功能，设定时间不显示。当恒温时间设为“0”时，表示没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当ET=1时，显示窗口下排显示运行时间，并且点亮的小数点闪烁，仪表上电，定时器就开始计时。当ET= 2时，显示窗口下排显示运行时间，并且点亮的小数点闪烁，等测量温度达到设定温度后，定时器开始计时。图1 图 2 图 3
若En=0时，时间到，运行结束，显示窗口下排显示“End”，蜂鸣器鸣叫30秒钟，关所有输出；
若En=1时，时间结束，显示窗口显示运行时间 ，蜂鸣器鸣叫30秒钟，温度继续恒温；
运行结束后，长按“移位/再运行”键3秒可重新启动定时器运行。
3．超温报警时，蜂鸣器连续鸣叫，“ALM”报警灯点亮。若由于改变温度设定值而产生超温报警，“ALM”报警灯点亮，但蜂鸣器不鸣叫。
4．蜂鸣器鸣叫时可按任意键消音。
5．“移位/自整定”键：在非设定状态长按此键6秒可进入或退出系统自整定；在设定状态点击此键可使设定值移位闪烁修改。
6．“减小/再运行”键：在非设定状态，当运行结束后，长按此键3秒可重新启动运行；在设定状态点击此键可使设定值递减，长按此键可使设定值连续递键。
7．“增加/背光”键：在非设定状态点击此键可使液晶屏背光点亮或熄灭（此功能只有液晶系列拥有）；在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加。
8．在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
9．若控制器显示窗上排显示“----”，表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线。
系统自整定
当温度控制效果不称心时可进行系统自整定。自整定过程中温度会有较大过冲，用户在进行系统自整定前请充分考虑此因素。
在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序，“RUN/AT”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更佳的系统PID参数，参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可中止自整定程序。
在系统自整定过程中若有超温报警，“ALM”报警灯不亮，蜂鸣器也不鸣叫，但加热报警继电器会自动断开。在系统自整定过程中“设定”键无效。在系统自整定过程中无论是否有恒温时间设定，控制器显示窗下排总是显示温度设定值。
温度内部参数的参看与设定
长按设定键约3秒，控制器显示窗下排显示密码提示符“Lc”，如图3，上排显示密码值，通过增加、减少和移位键，修改到所需的密码值。再点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可以依次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。
内部参数表 -1
参数指示 | 参数名称 | 参数功能说明 | （范 围）出厂值 |
Lc- | 密码 | “Lc=3”时可查看并修改参数值。 | 0 |
AL- | 超温 偏差报警 | 当“温度测量值>温度设定值+AL”时，报警灯亮，蜂鸣器鸣叫（参见五.3），断开加热输出。 | (0～100℃) 5 |
T- | 控制周期 | 加热控制周期。 | (1～60秒) |
P- | 比例带 | 时间比例作用调节。 | (1.0～量程值) 35 |
I- | 积分时间 | 积分作用调节。 | (1～1000秒) 200 |
d- | 微分时间 | 微分作用调节。 | (0～1000秒) 200 |
Pb- | 零位调整 | Correction of errors in sensor (low temperature) measurements. Pb=actual temperature value-instrument measurement value | (-50～50℃) 0 |
PK- | full adjustment | Correction of errors in sensor (high temperature) measurements. PK=1000*(actual temperature value-meter measurement value)/meter measurement value | (-999～999) 0 |
Et- | Timing function | When ET=0, there is no timing function; when it is 1, it starts timing when it is powered on, and when it is 2, it starts timing when it reaches the set value | (0~2) |
Internal parameter table-2
parameter indication | parameter name | Parameter function description | (range) factory value |
Lc- | password | When "Lc=9", you can check and modify the parameter value. | 0 |
Co- | Shutdown Heating Output Deviation | When "temperature measurement value ≥ temperature setting value + Co", turn off the heating output. | (0.0～50.0℃) 5.0 |
Hn- | Constant temperature timing method | 0: minute timing; 1: hour timing | (0～1) 0 |
En- | Constant temperature at the end of operation | En=0, the output is turned off at the end of the operation; En=1 to continue constant temperature at the end of the operation; | (0～1) 0 |
Lt- | maximum power output | Maximum power percentage of heating output; | (0～100)100 |
oP- | Gating function | 0: Close the door opening judgment function; 1: Enable the door opening judgment function. Note 3 | (0～1) 1 |
rH- | range value | Set according to the temperature measurement range. | 65 |
Internal parameter table-3
parameter indication | parameter name | Parameter function description | (range) factory value |
Lc- | password | When "Lc=23", you can check and modify the parameter value. | 0 |
bd- | internal parameters | Customers need to operate according to the factory value. | (0～1)0 |
Ad- | mailing address | The mailing address of the machine. | (1～32) 1 |
pt | print interval | When pt=0, do not print. | (0～9999) 0 seconds |
Wiring diagram (LCD series communication as standard, digital series communication as optional)
Communication connection (32 controllers of this series can be connected at the same time)
Electrical Principles
