抛光速率的实验室测定是防污漆重要的测试规程之一，它是计算涂层系统厚度和预测使用寿命的关键。抛光速率的知识也有助于理解涂料功能的类型(即属于抛光系统还是腐蚀系统)。实际上，抛光速率因船速、船的活动范围、水温和盐度而改变。在测定防污涂料的抛光速率时需要考虑所有这些因素，如不同的速度（包括速度为零);不同的浸没温度;不同的浸没介质;不同的膜厚。
为了正确地表示磨损行为的特性，在静态和动态条件下测定作为浸没时间函数的膜厚损失是非常重要的。
①设备
a.合适的涂布设备（例如管式涂布器、杆式涂布器或合适的喷涂设备)。
b.大小合适的有机玻璃盘（常用的为9in、12in和 16in，1in=2.54cm，下同)。
c.“干和湿”的砂纸用于磨盘。
d.激光外形测定仪。
e.防污涂料搅拌工具，例如调刀。
f.浸泡设施。
②步骤9in、12in和16in的有机玻璃盘是常见的用作抛光速率测定基材。其他基材如鼓式转盘也可使用，但使用率少些。将测试样品（涂料）涂布到有机玻璃盘或鼓式转盘上。在最初的膜厚度被测定后（一般用激光表面光度仪)，或者将测试件附加到转轴(或鼓式转盘)，然后旋转（作动力学测定)，或者放置在罐内（作静力学测定)。经过必需的时间后，将测试件移开。经过适当的干燥期之后再次测定膜厚。在规定的温度和转速条件下，测试样品的抛光速率是由初始的与浸泡后的膜厚度差除以浸泡时间（以天计)来给出。该值乘以30得到最终的抛光速率，单位为um/月。应该指出，每项测试需要包括相应的对照涂料。对于所有的测试来说，一般可以选择抛光速率稳定的防污涂料用作标准对照。

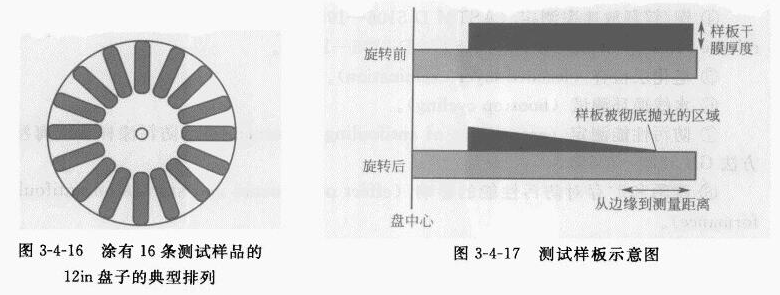

③测试样品的涂布可用不同的方法将测试样品涂布到盘子上。常用的方法是用管式涂布器涂布，但According to预期进行的测试，也可采用杆式涂布器、传统喷涂和无气喷涂。如图3-4-16所示为测试样品涂布示意图。
如图3-4-17所示旋转前后一个典型的测试样板的示意图，它表示浸泡后如何被有效抛光和离开标记测定边缘的距离是如何标记的。
④ Determination of the polishing disc ﹑ Use a non-contact laser shape measuring instrument to measure the thickness of the test strip before and after immersion. All test samples can be tested at any point along the length of the panel. The polishing distance from the edge of the disk is corresponding to different rotation speeds. Table 3-4-14 is the speed corresponding to the distance from each point on the edge of the disk when the rotation speed of the disk is 749r/min
