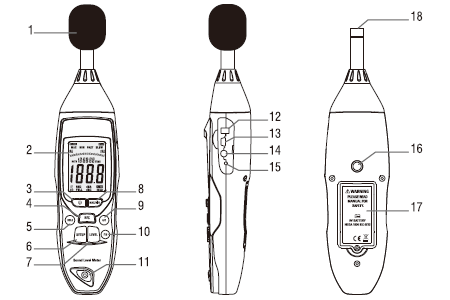

1、仪器说明
1-风罩
2-LCD
| 符号 | 功能 |
| LCD | 4位数测量分贝数值 |
| MAX | 最大值保持 |
| MIN | 最小值保持 |
| OVER | 读数超过该档位的最大量程 |
| UNDER | 读数低于该档位的最小量程 |
| FAST | 快速取样时间加权响应 |
| SLOW | 慢速取样时间加权响应 |
| dBA | A频率加权人耳所感受噪音量) |
| dBC | C频率加权(机械噪音分贝量) |
| 88-180 | 测量范围指示 |
| REC | 存储当前测量值于计算机 |
| AUTO | 表处于自动测量状态 |
| FULI | 记录数值已满 |
| HOLD | 数据锁定 |
 | 自动关机功能 |
 | 低电池电力指示符号 |
3-背光板功能开关
3-1、背光板开关功能
3-2、DATALOGGER采样率设置功能;
开机前按下此按钮,开机后屏幕显示“INT”符号后放开此按钮,按“LEVEL"可以设置仪表储存数据的采样率,设置完后按“HOLD”保存设置。
4-REC功能
4-1、DATALOGGER功能
开机后按“REC”键,屏幕会显示“REC”开始数据记录,再按此键将取消记录功能。(注意:为了避免数据损坏或丢失,在REC功能下不可关机,退出REC功能时方可关机)
4-2、数据清零功能
开机前按住“CLR"键然后开机,当屏幕显示“CLR"时松开此键,此时表明仪表存储器里面的数据已经被删除。
5-HOLD暂停锁定功能
按━次此键,锁定当前测量值,再按一次则取消锁定功能。
6-SETUP功能
6-1、时钟芯片调整

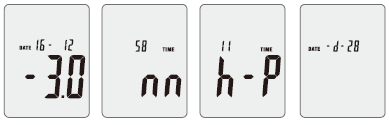

在开机前先按下“SETUP”键不放再按开机键,开机液晶满显示完显示“TIME”符号后,再放开“SETUP”键,此表会进入时钟调整模式,屏幕显示当前的日期如下:
然后再按下“SETUP”,屏幕显示如下:
当屏幕显示“nn”为“分钟”调整模式时,按“LEVEL"键调整,按“HOLD"键可以保存调整结果,第三次按下“SETUP”,屏幕上显示如下:
屏幕显示“h-P”是"小时”调整模(“h"-为下午,"h-A"为上午),按“LEVEL”键调整,再按“HOLD”键可以保存调整结果。第四次按下“SETUP”键,屏幕显示如下:

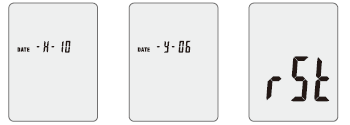

·此时为“日期”调整模式,按“LEVEL"键进行调整,按“HOLD”键可以保存调整结果。按下“SETUP”键第五次,屏幕会显示如下:
·此时为“月份”调整模式,按“LEVEL"键进行调整,按“HOLD”键可以保存调整结果。按下“SETUP”键第六次时,屏幕显示如下:
此时为“年”调整模式,按“LEVEL”键盘进行调整,按“HOLD”键可以保存调整结果。按下“SETUP”键第七次时,屏幕显示如下:
屏幕显示的是时钟芯片的初始化状态,按“HOLD"键可以把时间还原到出厂的设置状态。如果不初始化就继续按“SETUP"键;如果电池用完或更换后不能调整时间时,请先初始化时钟芯片,然后按照此方法进行调整。
6-2.USB通信设置:
打开仪表电源,正确连接仪表和电脑接口,软件选择COM3(COM4),然后按下“SETUP”"，仪表屏幕上的“"消失,表示下位机开始上传数据。
7-LEVEL量程选择功能
每按一次LEVEL按钮,档为位会由“Lo”档至“Med"再至“H"再至“Auto”,最后回至"Lo”档,如此循环。
8-MAX/MIN最大最小值锁定按钮
当按此键━次,既进入最大最小值检测模式,同时LCD上出现MAX符号,此时,显示检测到的最大噪音值并锁住,若有更大的噪音时就更新显示;再按一次LCD显示MIN,进入最小值检测并锁住数值,当检测到更小噪音时更新显示;再按一次此按键则取消检测最大最小值功能。
9-A/C频率加权选择功能
A:A权衡网络测量功能;
C:C权衡网络测量功能。
10-FAST/SLOW为时间响应选择功能
FAST:快速取样测量,每125毫秒取测量值一次;
SLOW:慢速取样测量,每1秒取平均测量值一次。
11-电源开关
关机时,要按住不放,直到屏幕显示3.2.1后屏幕不显示了才放手即可。
12-外接电源DC9v输入插孔
可外接DC 9V电压,内“正”外“负”。孔径尺寸:外径3.5mm,内径1.35mm。
13-USB信号输出插座
USB为信号输出格式为9600bps串列输出。
14-OUTPUT AC/DC信号输出耳机插座
AC:
输出电压:1Vrms/每一范围档
输出阻抗:约100Q
DC:
输出电压:10mV/dB
输出阻抗:约1kQ2
15-校正电位器(CALL)
由外部标准音源调整用。
16-支架固定螺丝孔
17-电池盖
18-麦克风
1/2英寸极化电容式麦克风。
2、校正程序
①状态设定:频率加权A时间加权:FAST
档位:50~100分贝档
②将麦克风小心插入标准音源(94dB @ 1kHz)1/2英寸的孔内。
③打开标准音源(94dB @ 1kHz)的电源开关,使用调整棒旋转位于仪表侧面的CALL电位器使LCD显示为94.0dB。
【注】本仪表出厂前已校正完成,建议校正周期为一年。
3、操作前准备事项
①打开仪表后壳,装上一枚9V电池于电池扣上。②装好后壳。
③当电池电力不足或老化时,LCD面板会出现“己"符号,此时需要更换新电池。
④使用AC电源转换器时,请将AC电源转换器的输出插头(3.5)插入仪表侧面的DC 9v插孔。
4、操作步骤
①打开电源开关。
②按下LEVER按钮,选着适合的测量档位;以不出现“UNDER”或“OVER”符号为准。
③要测量认为感受的噪音量请选用“dBA”;要测量分析机械噪音量请选择"dBC”。
④要选取即时的噪音量请选着FAST;如果要获得当时的平均噪音量请选择SLOW.
⑤如果要取得噪音量的最大、最小值就选“MAX/MIN"功能键,即可得到最大最小值。
⑥手持噪音表或将噪音表架在三角架上,以麦克风距离音源约1~1.5公尺的距离测量。
5、注意事项
①请勿置于高温、高湿的地方使用。
②长时间不使用请取出电池,避免电池液漏出腐蚀本仪表。
③When measuring noise outdoors, install a windshield on the microphone head to prevent the microphone from being directly blown by the wind and measuring irrelevant noise.
④Do not hit the microphone head and keep it dry.
